“文字 － 像素”模式可以在 EV3 主機顯示畫面上的任何位置顯示文字。

如果清除螢幕爲“是”，則會在繪製文字之前清除顯示畫面內容。

文字輸入位於方塊頂部。它包含要顯示的文字字串串。選擇“連線”可顯示可以接受資料線的文字輸入。文字可以包含支援的文字字串集中的任何字串。

X 和 Y 輸入指定文字起始點的顯示座標，這是所顯示文字的左上角。

使用顔色輸入選擇文字的顔色。如果選擇“黑色”，則文字會以黑色顯示在白色背景上。如果選擇“白色”，則文字會以白色顯示在黑色背景上。

可以使用字體輸入在三種不同字型中選擇：“正常”、“粗體”和“大”。

“文字 － 網格”模式顯示與行和列組成的網格對齊的文字。這樣可以輕松顯示和對齊多行文字。行的高度具有足夠空間採用“正常”或“粗體”字體顯示一行文字，採用這兩種字體的每個字串的寬度都是一列。

如果清除螢幕爲“是”，則會在繪製文字之前清除顯示。

文字輸入位於方塊頂部。它包含要顯示的文字字串串。選擇“連線”可顯示可以接受資料線的文字輸入。文字可以包含支援的文字字串集中的任何字串。

列輸入指定文字的起始列（水平位置）。每列都是 8 像素寬。列的編號從左側的 0 到右側的 21。

行輸入指定文字的行或“行號”（垂直位置）。每行都是 10 像素高。行 0 處於顯示頂部，行 11 靠近顯示底部。

“形狀 － 線”模式在顯示畫面上的任何兩個點之間繪製一條直線。

如果清除螢幕爲“是”，則會在繪製線之前清除顯示。

X1 和 Y1 輸入指定線上第一個點的顯示座標。

X2 和 Y2 輸入指定第二個點的座標。

可以使用顔色輸入選擇黑色或白色線。僅當清除螢幕爲“否”並且線在上一個顯示方塊顯示某些黑色內容的區域上繪製時，白色線才可見。

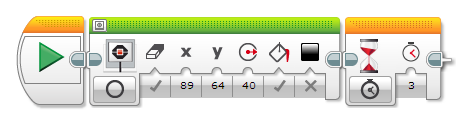

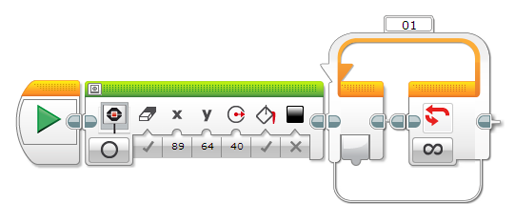

“形狀 － 圓圈”模式在顯示畫面上繪製圓圈。
如果清除螢幕爲“是”，則會在繪製圓圈之前清除顯示。

X 和 Y 輸入指定圓心的顯示座標。半徑輸入以像素爲單位指定圓的半徑。

如果填充爲“是”，則會填充圓的內部。如果填充爲“否”，則僅繪製圓的輪廓。

可以使用顔色輸入選擇黑色或白色圓圈。僅當清除螢幕爲“否”並且圓圈在上一個顯示方塊顯示某些黑色內容的區域上繪製時，白色圓圈才可見。

“形狀 － 矩形”模式在顯示畫面上繪製矩形。

如果清除螢幕爲“是”，則會在繪製矩形之前清除顯示。

X 和 Y 輸入指定矩形左上角的顯示座標。寬度和高度輸入以像素爲單位指定矩形的大小。

如果填充爲“是”，則會填充矩形的內部。如果填充爲“否”，則僅繪製矩形的輪廓。

可以使用顔色輸入選擇黑色或白色矩形。僅當清除螢幕爲“否”並且上一個顯示方塊在顯示畫面的同一區域中顯示了某些黑色內容時，白色矩形才可見。

“形狀 － 點”模式在顯示畫面上繪製點。
如果清除螢幕爲“是”，則會在繪製像素之前清除顯示。

X 和 Y 輸入指定要繪製的像素的顯示座標。

可以使用顔色輸入選擇要以黑色還是白色繪製像素。採用白色繪製可以用於清除以前的顯示方塊繪製的黑色像素。

“圖片”模式繪製圖形圖片檔案。

檔案名稱輸入位於方塊頂部。它使您可以在圖片檔案的列表中進行選擇。“LEGO 圖片”類別中的圖片是隨 EV3 軟體包含的圖片檔案。“專案圖片”類別中列出的圖片是已在專案中使用的圖片。這樣可以在程式或專案中方便地多次使用相同圖片。

如果清除螢幕爲“是”，則會在繪製圖片之前清除顯示。

X 和 Y 輸入指定圖片左上角的顯示座標。將使用繪製整個圖片所需的空間大小，在下面及此點右側繪製圖片。對於大小適合填充整個顯示畫面的圖片檔案，請使用 X = 0 和 Y = 0。

“重置螢幕”模式使 EV3 主機顯示畫面返回運行程式時顯示的正常資訊螢幕。此螢幕顯示程式名稱和其他反饋。當在 EV3 主機上運行程式時，會顯示此螢幕，直至程式中的第一個顯示方塊執行。
